內部物流、航空航天、娛樂設備、海上石油和天然氣、可再生能源和科研有何共同之處？
首先，這些行業的應用都可以從自主機器人技術中獲益。其次，OMR 為這些行業開創了創新的自動化解決方案。

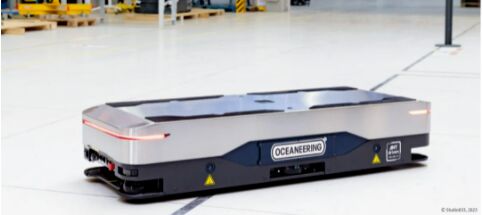

OMR 公司的 UniMover™ O 600
系統配備節省空間的高性能自動化技術，
非常適合用于工業和醫療設備
據 OMR 技術經理 Gareth Jones 博士介紹，Oceaneering Mobile Robotics（OMR）將公司在移動機器人領域積累的豐富專業知識應用于物料搬運。集團在部署制造業、醫院、配送和汽車行業所需的系統方面擁有豐富經驗，并為眾多全球最知名的品牌提供服務。目前 OMR 總共有 1700 多個移動機器人部署在北美、歐洲、澳大利亞和亞洲，行駛里程累計超過 3000 萬英里。OMR 專注于打造產品線標準化，以提高產品在各種新應用中的采用率，一直保持高增長速度。

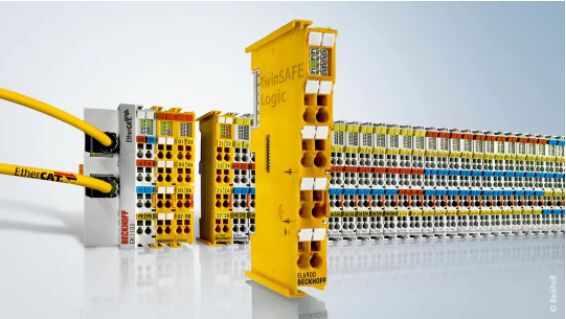

OMR 使用一系列 EtherCAT 端子模塊和黃色的 TwinSAFE 模塊集成安全功能
“我們與其他很多移動機器人供應商一樣，最初也專注于提供定制化解決方案。但所有行業的需求都呈現增長態勢，我們希望增加移動機器人的使用。”Jones 解釋說道，“現在，我們不再每年只生產幾十輛定制化車輛，而是專注于生產數百輛標準化產品，并規劃了強大的產品路線圖，比如最近推出的 UniMover™ O 600。”
1
通往成功的道路
UniMover™ O 600 是一種舉升型移動機器人，適用于空間極為狹小的輕工業和醫療保健應用。它的速度可以達到每秒 1.8 米，最大有效載荷 600 公斤（1322 磅）。
UniMover™ O 600 是一款典型的高效、經濟的輸送解決方案，適用于工業和醫院應用中的物品或物料取放，如原材料、食物或洗好的衣物。這款全向移動智能小車配備帶安全激光雷達的自然導航，可以識別并安全通過繁忙的非結構化環境。UniMover™ O 600 可以在自主移動機器人（AMR）模式下運行，在這種模式下，既能限制機器人速度，又能讓機器人主動避讓障礙物；UniMover™ O 600 也可以在 AGV 模式下運行，這種模式能夠提升機器人移動速度，但在檢測到有障礙物時機器人會停下來，而不是繞過障礙物繼續向前移動。
OMR 工程師除了要確保機器人的功能和可靠性之外，還需要將所有控制硬件裝到盡可能小的空間內，保持車輛結構緊湊，尺寸僅為 1670 x 600 x 335 毫米（65.8 x 23.6 x 13.2 英寸）。他們還需要開發支持批量生產標準解決方案的制造工藝。據 Jones 介紹，他們過去會使用 Linux 編程車輛和生產設備，技術人員通過 Linux 命令行測試產品。盡管這樣效率比較低，但團隊不能完全放棄多年開發的成果。

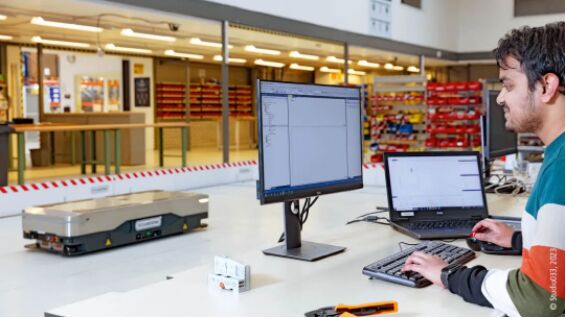

TwinCAT 3 為 OMR 提供了一個靈活的開發和實時運行平臺
2
替代操作系統提升了
機器人系統的靈活性
每輛車都配備倍福的 C6017 超緊湊型工業 PC，實現控制邏輯以及其它功能。雖然 Windows 長期以來一直是倍福設備控制器的默認操作系統，但 UniMover™ 上使用的 C6017 采用的則是 TwinCAT/BSD 操作系統（OS）。TwinCAT/BSD 是一款現代的類 UNIX 操作系統，在性能和安全性方面表現不俗。嚴格來說，它在功能上類似于現代 PLC，使用實時操作系統（RTOS），而不是專用固件。
倍福全球物料搬運和內部物流經理 Doug Schuchart 表示，TwinCAT/BSD 可以幫助 OMR 以及其它很多物料搬運專家改變生態環境，重構行業格局。“與傳統硬 PLC 中的'黑盒子'方案不同，TwinCAT/BSD 是倍福數十年來控制技術發展的成果。”Schuchart 說道，“這一性能強大的操作系統還保持了開放性，允許設備運行 Linux 發行版本等第三方軟件，并且可以在我們新的 Hypervisor 中運行虛擬機。將第三方軟件和 PLC 整合在同一硬件中可以為很多應用帶來優勢，無論是在本地操作系統中，還是在虛擬機中的另一個操作系統中。而 AGV 使用這種架構獲得了獨特的優勢。”
TwinCAT 3 自動化軟件仍然是 TwinCAT/BSD 應用的端到端開發和運行時平臺。OMR 的工程師們很喜歡在 Visual Studio® 中使用各種語言進行編程，包括 IEC 61131-3 標準編程語言及其面向?qū)ο蟮恼Z(yǔ)言擴展和功能塊以及計算機科學標準語言。“我們的團隊對 TwinCAT 非常滿意，因?yàn)樗麄兛梢杂盟鼊?chuàng)建用戶界面，例如生產線上的功能檢查。這比在 Linux 中使用命令行要直觀得多。”Jones 說道。“此外，還可以將它們與來自所有外圍設備的數據連接起來，提高數據的可見性。”
3
EtherCAT 確保
移動機器人行駛安全
EtherCAT 實時工業以太網通信系統拓?fù)浣Y(jié)構靈活，支持與所有開放式協議通信。OMR 使用 EL6581 DMX 主站端子模塊控制車輛上的安全燈，而 EL6751 CANopen 主站端子模塊則簡化了與第三方導航控制器的通信。這些模塊在外觀上與標準 I/O 卡一樣，采用模塊化設計，結構緊湊。
安全對于所有自主機器人來說都至關重要，TwinSAFE 技術基于 Fail Safe over EtherCAT（FSoE）國際開放標準確保高度安全性。FSoE 使用“黑色通道”方法，通過標準的 EtherCAT 網絡進行安全數據通信。這樣可以減少布線工作量，同時為數字量和模擬量安全提供必要的冗余。除了標準的安全邏輯之外，TwinCAT 還能夠通過使用 Safety C 實現 TwinSAFE 應用，提高安全性。
UniMover™ 使用了大量倍福 TwinSAFE 端子模塊，尤其是 EL5001-0090 單通道 SSI 編碼器接口端子模塊，它簡化了速度和位置監控。“在全向驅動方面，我們必須控制兩個驅動電機和兩個轉向電機，因此我們需要知道轉向角位置以及驅動電機本身的實際速度。”Jones 說道，“TwinSAFE 中的增強功能也讓我們未來有更多選擇，能夠制造出更加復雜的移動機器人。”
4
緊湊型控制器助力
移動機器人全速前進
Jones 認為，倍福技術的標準化使得 UniMover™ O 600 的體積更小，操控性更強，因此更加耐用。結構緊湊的 C6017 比 OMR 之前使用的設備控制器占用的空間減少了 56%。C6017 和 EtherCAT 端子模塊不僅節省空間，還能節約時間成本。過去，技術人員不得不將組件分散布置在設備周?chē)，F(xiàn)在，他們可以提前制作標準的控制套件，并將它們安裝在 UniMover™ 的其中一個外殼內，減少了調試時間。
自動化新技術領導者的全球銷售網絡簡化了與 OMR 團隊的合作，Schuchart 解釋說道：“UniMover™ 項目就是一個很好的例子，充分說明了我們與客戶之間的國際項目合作能力。我們直接與 OMR 在馬里蘭州和佛羅里達州的工程師、路易斯安那州的全球采購、荷蘭的 Gareth 團隊以及全球行業經理合作，確保所有小組成員之間的溝通順暢。”

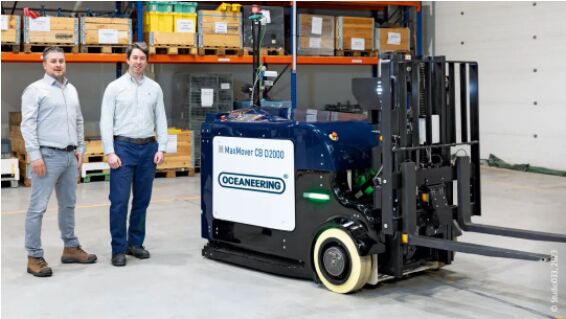

荷蘭的 OMR 辦公室：OMR 技術經理 Gareth Jones 博士（右）和倍福荷蘭分公司的銷售工程師 Stefan Dubbeldeman 在 MaxMover™ CB D 2000 自動平衡重式叉車旁
OMR 計劃通過改用 EJ 系列 EtherCAT I/O 插拔式模塊進一步提高生產效率，這一系列的模塊安裝在專用電路板上，使用的是標準連接器。EJ 模塊比標準 I/O 模塊體積小 50%，節省了傳統離散接線所需的人工時間（大型移動機器人車隊生產節省的時間更多），非常適合用于批量生產。這一解決方案讓工程師可以直接使用成品 I/O，高效、便捷地創建自己的連接器板。
在 UniMover™ O 600 項目取得成功之后，OMR 繼續為新的車輛管理系統配備倍福的高性能、緊湊型自動化產品，比如 MaxMover™ CB D 2000 自動平衡重式叉車。“MaxMover™ 取代了傳統叉車，但即使在滿載情況下（有效載荷超過 4 噸），它也能像 UniMover™ 一樣在 AGV 或 AMR 模式下運行。”Jones 說道，“UniMover™ 的設計非常具有挑戰性。但我們希望憑借倍福為我們帶來的技術優勢，在更多的標準移動機器人生產線上應用相同的架構。”
|
