Zinu Shop 全自助便利店全年 24 小時全天候運營。它由 Delfin 公司開發，該公司 20 多年來一直為波蘭的小型社區提供生活日常用品。該項目于 2017 年啟動，四年后開始了第一次全面、公開的測試，包括測試倍福基于 PC 的底層控制技術。

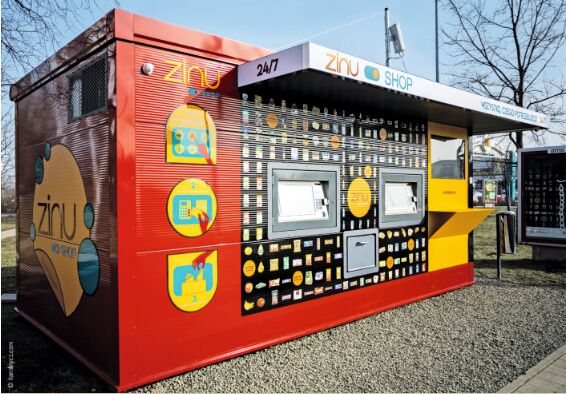

Zinu Shop 是一家自助式便利店，提供與傳統便利店類似的商品種類，并且全年無休（法定節假日除外）。實現這一目標的前提是總容量足夠大（300 至 400 個存儲空間）和高可靠性，而這兩者都是獲得消費者信任的關鍵。該商店位于一個長方體保溫隔熱外殼內，該外殼也可用于存放需冷藏的產品，無論外部天氣條件如何都能保持恒溫，甚至還可容納廣告燈箱、包裹儲物柜和咖啡機等。該項目最重要的特點之一是采用了多種產品混合分裝方案，將 3D 打印技術與傳統的自動售貨機相結合。因此可以售賣幾乎任何類型的商品：從棒棒糖或香料包等小而精致的商品，到紙巾或土豆等大包裝商品。

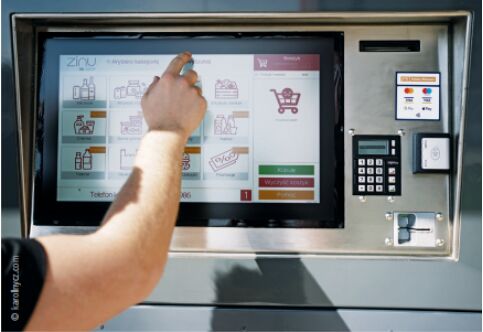

通過自主開發的可視化系統可以方便地選擇所需的商品

最大程度地方便顧客
Zinu Shop 的一大亮點是購買和取貨可以同時進行。傳統的自動售貨機無法做到這一點，因為必須要打開正門才能購買商品，而 Zinu Shop 可以在背面的裝貨區取貨，這樣還可以防止溫度變化和外部環境造成的污染。此外，兩個獨立控制的售貨位意味著同時可以允許兩位顧客購物。
Zinu Shop 的另一個特點是容量非常大，擁有約 350 個銷售單位（ SKUs）。這里售賣的每種產品采用了不同的包裝類型，包括罐裝、瓶裝、托盤裝、袋裝、紙盒裝以及杯裝，每種包裝都有不同的特點，很難事先確定。為了降低不可預知的行為所帶來的風險，產品通過幾個參數來描述：尺寸、重量、阻力和位置。相應的算法在創建分揀路線時會考慮到這些參數，并同時關注產品的保質期和處理時間的優化。因此，系統運行穩定可靠，到目前為止，投訴率不到 0.5‰。Zinu Shop 每個產品的平均分裝時間為 10 秒。根據當前客戶不同的需求，每年銷售的產品數量約為 50,000 件。
基于 PC 和 EtherCAT 的控制架構
該項目的目標是創建一臺無故障高效率運行的設備。因此，內部貨架的設計必須讓客戶能夠拿取不同尺寸的零售商品。在測試階段，設備的速度得到了顯著提升，電源也從三相變為單相，這樣 Zinu Shop 就可以使用傳統的電源插座。據 Zinu 專家 Piotr Ostrowski、Krzysztof Marmol 和 Artur Kowalski 介紹，最大的挑戰是如何通過傳統電源插座為整臺設備供電，同時保持所需的驅動器速度和加速度。
幸運的是，倍福的 AX8000 模塊化伺服驅動器配備了 AX8206 雙軸模塊和用于 AX8620 電源模塊的附加電源電抗器（AX2090），為解決這一難題提供了理想的解決方案。此外，還必須開發一個用于優化運動路徑的系統，以加快產品釋放流程，并同時定義碰撞區域。這就需要一臺高性能的工業 PC 搭載計算能力足夠強大的處理器和至少 4GB 的內存。事實證明，搭載 Intel Atom® E3845 處理器的倍福 C6017 超緊湊型工業 PC 是 Zinu 開發人員的最佳解決方案。
控制架構分布在三個獨立的控制柜中：
主控制柜包含 C6017、帶 EtherCAT 端子模塊和 TwinSAFE 端子模塊的主 I/O 層，以及支持 Safety over EtherCAT 協議（用于 AM8023 伺服電機的 STO）的 AX8000 伺服驅動器或者 EL7211-9014 伺服電機端子模塊（用于 AM8112 伺服電機的 STO）。集成 TwinSAFE 邏輯的 EL2911 EtherCAT 端子模塊用作安全控制器。一個支持 Modbus RTU協議的 EL6022 串口端子模塊（RS485）和一個通過 Pt1000 傳感器測量溫度的 EL3204 模擬量輸入端子模塊用于與暖通空調系統和溫濕度傳感器通信。
第二個控制柜僅包含用于控制自動貨架的 EL2889 EtherCAT 數字量輸出端子模塊。
第三個控制柜安裝在機械笛卡爾系統上，用于控制 X 軸。
由 Zinu 專家開發的可視化系統包括一個用于自助收銀系統、倉儲管理系統、配送管理系統和監控系統的界面。TwinCAT 3 控制器與上層系統相連，后者負責管理控制面板、購物車、產品現貨供應情況、產品保質期和付款流程。PLC 負責檢查是否以及如何從貨架上取下商品，然后與主機系統交換數據，確定下一步操作，比如確認商品移出、鎖定貨架、從倉儲貨架上移走相同的商品或結束購買。項目經理們認識到了 TwinCAT 所帶來的獨特優勢，尤其與 Visual Studio 的無縫集成、通過 EtherCAT 快速自動檢測設備以及設備參數（如驅動軸）的透明性。

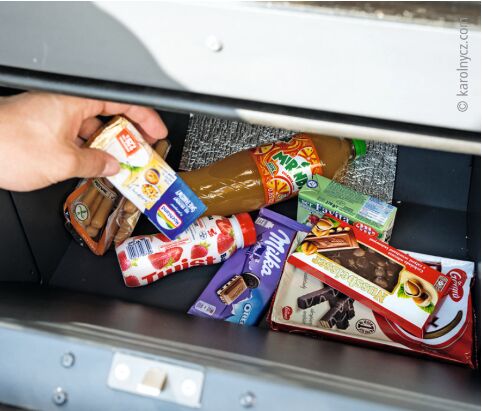

Zinu Shop 的商品種類齊全，從面包、蔬菜、水果、乳制品、冷切香腸和肉類到飲料、糖果、方便食品、化妝品和清潔用品，應有盡有

結論
Piotr Ostrowski、 Krzysztof Marmol 和 Artur Kowalski 對倍福的產品和技術給予了充分的肯定：“直接從倍福購買大部分設備幫助我們節省了大量時間和資源。倍福高效、快速地向我們交付了所有設備。控制系統的模塊化設計為研發工作帶來了另一大優勢，顯著簡化了配置以及項目后期的擴展。由于采用了緊湊型驅動技術，即 EL7221-9014 伺服電機端子模塊和 EL7031 步進電機端子模塊，我們可以在一個小型控制柜中安裝整個 X 軸和輸送系統。此外，對于不需要使用大量 I/O 的應用，可以使用集成有 I/O 的 EK1818 EtherCAT 耦合器代替 EL1008 和 EL2008 EtherCAT 端子模塊。”該公司還受益于倍福的單電纜技術（OCT），它簡化了驅動器的接線工作，占用空間更小，并且節省了大量電纜。此外，高性能的 C6017 使得可視化應用不再需要使用單獨的 PC�？傊こ處焸優� Zinu Shops 成為克拉科夫家喻戶曉的品牌而感到自豪。他們目前在尋找更多的投資人，旨在在未來更大力地推廣這種自動化購物方式。
