變頻器現在很多人都對其有所熟悉，尤其是它優越的調速性能及控制功能在各行各業得到快速的應用。例如恒壓控制、恒液位控制等由于變頻器技術的日益成熟，得到了大量影響。

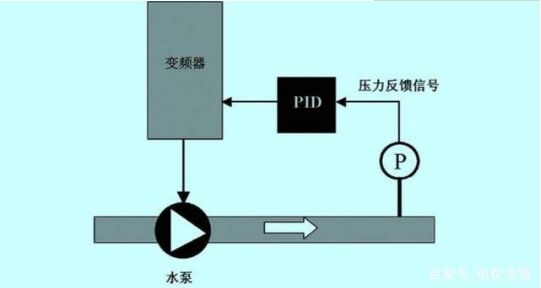

恒壓供水簡圖
恒壓、恒液位、恒流量控制，由于變頻器自帶PID控制功能，提供了控制變量的控制質量。
從上面的簡圖可知，恒壓供水控制系統是個閉環控制。因此，用變頻器的PID控制功能，需要有主設定和反饋兩個輸入。主設定是我們工藝要求的期望值，反饋輸入是現場壓力測量儀表的輸入信號。
現場獲取壓力信號的儀表通常為智能壓力變送器，通常安裝在水泵出口管道上。將壓力信號轉變?yōu)闃藴实碾娏餍盘�，從而直接反饋給變頻器。
變頻器在運行過程中，時時刻刻將壓力變送器反饋過來的信號與主設定值進行比較。如果反饋信號低于主設定值，變頻器輸出頻率增加，將管道壓力提高到目標值壓力附近。反之，變頻器輸出頻率減小，將管道壓力降低至主設定值附近。因此，通過變頻器的PID控制功能時刻的調整變頻器輸出，將管道壓力恒定在主設定值附近。

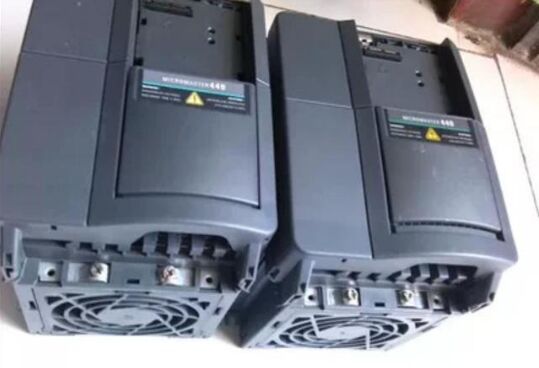

西門子MM440變頻器
這是專門用于水泵和風機的，有著豐富的軟件設置參數以及可擴展很多功能。接下來。
由于是用水水泵控制，所以要選用變轉矩，用平方V/f特性，將P0205設置為1。P0300設置水泵電機類型，P0304設置額定電壓電壓，如380V。P0305設置電機額定電流、P0307設置電機額定功率，P0308~11設設置電機功率因素、額定效率、額定頻率、額定速度，全部以電機銘牌參數為主。
如題目說的主設定，將P2258＝2250定義為P2240為主設定點的值。前提是要把閉環控制功能打開，將p2200設置為1，以及將P2240設置為10用來設置壓力值的百分數。然后把壓力變送器輸入信號通道打開，將P2264＝755.1反饋 于模擬量通道。接下來就是PID參數的設置，這個根據系統實際情況確定。
上面只是舉例，由于所用的變頻器因為廠家不同，參數設置不同的。但是一定要知道設置哪些參數，這些是基本相似的。因此，最好的就是有說明書，這樣把要設置的參數設置好，才能實現變頻器的PID控制功能。
|
